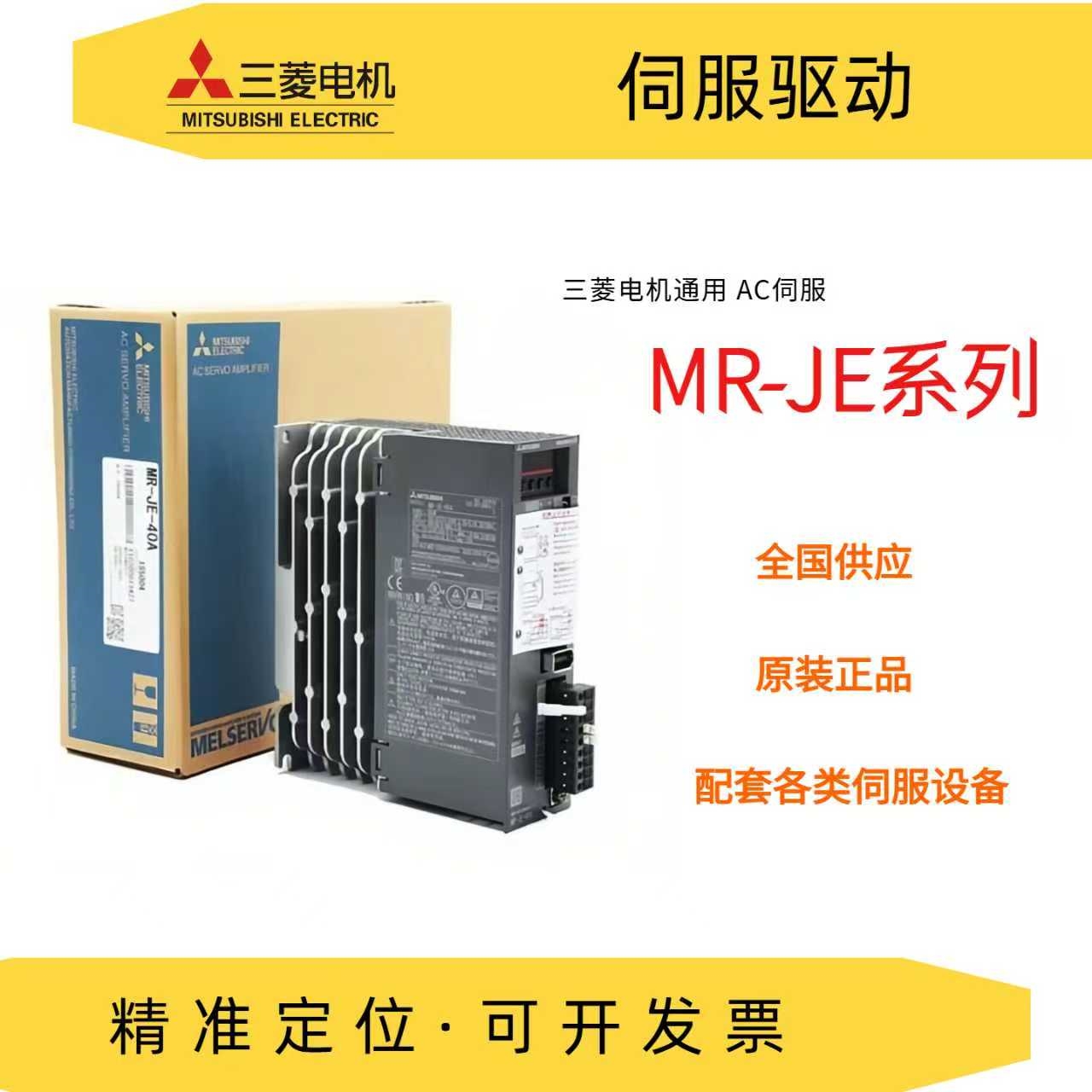

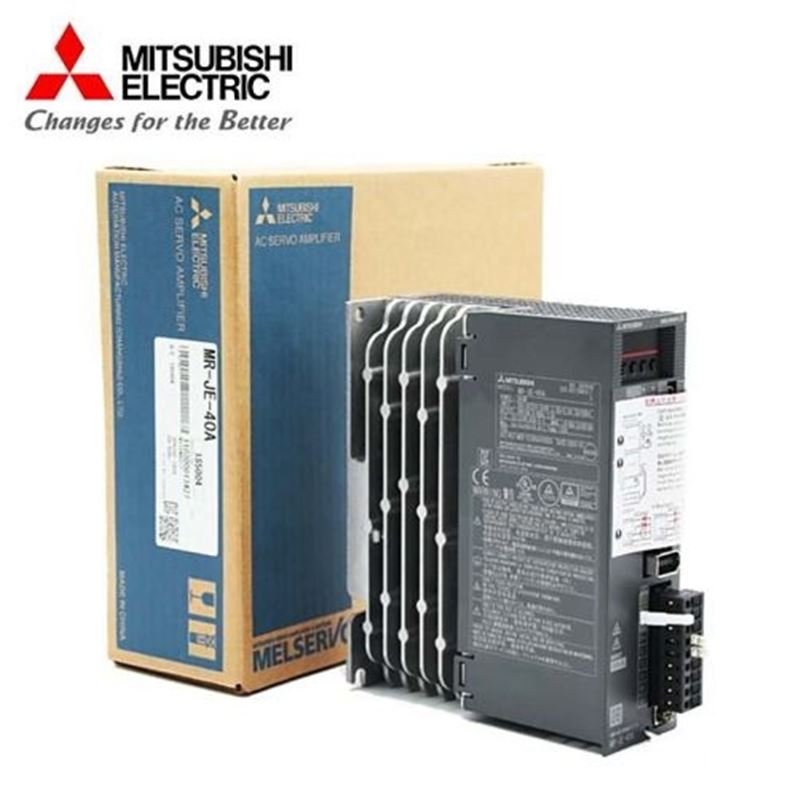

三菱伺服驱动器JE系列伺服放大器 三菱 MR-JE-70A 是三菱 MELSERVO - JE 系列中适配 750W 伺服电机的通用型伺服放大器，凭借高精度控制、便捷调试和稳定的运行性能，广泛应用于各类中负载精密自动化设备。

三菱伺服驱动器JE系列伺服放大器   MR-JE-70A

三菱伺服驱动器JE系列伺服放大器

一、核心规格参数

1.适配功率与电流：

适配 HG - KN73 (B) J - S100 等 750W 伺服电机，也可搭配 HG - SN52 (B) J - S100 等 500W 电机；额定输出功率 0.75kW，额定输出电流 5.8A，输出电压三相 AC170V；适配 17 位增量编码器，分辨率达 131072 脉冲 / 转。

2.电源规格：

主电路支持单相 / 三相 AC200 - 240V、50/60Hz 输入，电压波动允许范围 170V - 264V，额定输入电流 3.8A，浪涌电流 36A 且 20ms 内会减弱至约 7A；接口电源为 DC24V±10%，电流容量 0.3A。

3.通信与控制：

差分脉冲输入频率最高达 4Mpps，集电极开路输入频率 200kpps；标配 USB 接口，可对接电脑通过 MR Configurator2 软件调试，还具备 RS485 接口支持 Modbus - RTU 协议，SSCNETⅢ/H 通信周期为 0.444ms 或 0.888ms。

4.物理与防护：

尺寸约 60mm×197mm×157mm，重量 1.5kg，防护等级 IP20，采用自然冷却；工作温度 0 - 55℃，相对湿度 20% - 90%，抗振动等级 10 - 55Hz（0.5mm 振幅）。

二、核心功能特点

1.高精度控制 + 高效减振：依托 17 位高分辨率编码器，定位精度可达 ±0.001° 以内，速度控制模式下速度变动率仅 ±0.01% 以下（负载变动 0%-100% 时）。同时搭载振动抑制控制和鲁棒滤波器，搭配高级一键式调谐功能，无需电脑操作，一键即可完成伺服增益优化，自动抑制 10 - 500Hz 的机械共振，大幅降低设备运行振动与噪音。

2.多模式切换 + 灵活适配：支持位置、速度、转矩三种核心控制模式，可通过外部端子或通讯指令实时切换。位置控制可通过电子齿轮比调整适配不同传动需求；速度控制在模拟量指令下范围 1 - 3000r/min，数字指令下可达 5000r/min；转矩控制通过 DC0V - ±8V 模拟量输入调控，还能通过参数设定速度限制，适配多工序复合工况。

3.强化防护 + 便捷运维：内置过电流、过电压、欠电压、过热、编码器异常等 20 余种故障保护功能，故障时会切断输出并记录最近 4 次故障代码。配备大容量驱动器记录器，可将报警前后的伺服数据存入 ROM 存储器，方便快速排查故障。此外内置动态制动器，搭配瞬停 TOUGH DRIVE 功能，能减少瞬时停电造成的停机损耗。

4.节能设计 + 组网兼容：通过大容量主电路电容器高效回收再生能源，减少能耗浪费。支持漏型、源型两种配线方式，兼容三菱 FX5 系列 PLC 及第三方控制器的脉冲信号，标配的 RS485 接口可实现 1 对多组网（最多 32 台驱动器），还可选购工业总线模块，满足多轴同步控制需求。

三、适配控制模式

    位置控制模式适合需要高精度定位的场景，如电子元件贴装；速度控制模式运行平稳，适配包装机送料、印刷机送纸等工序；转矩控制模式可精准调控扭矩，适合小型卷绕设备等防止材料拉伸的场景。

四、应用场景

    在电子制造领域，可用于半导体晶圆切割、电子元件装配设备，保障高精度加工与贴装；还可用于小型加工中心进给轴、中型桁架机器人关节驱动，兼顾负载能力与控制精度。
