三菱伺服驱动器J5系列伺服放大器 三菱 MELSERVO-J5 系列中的 MR-J5-B 系列伺服放大器，是适配SSCNET Ⅲ/H 光网络的专用型号，核心优势在于能兼容旧有程序资产、适配成熟控制架构，同时继承 J5 系列的高性能与便捷维护特性，适合需要升级设备但希望复用原有控制系统的工业场景。

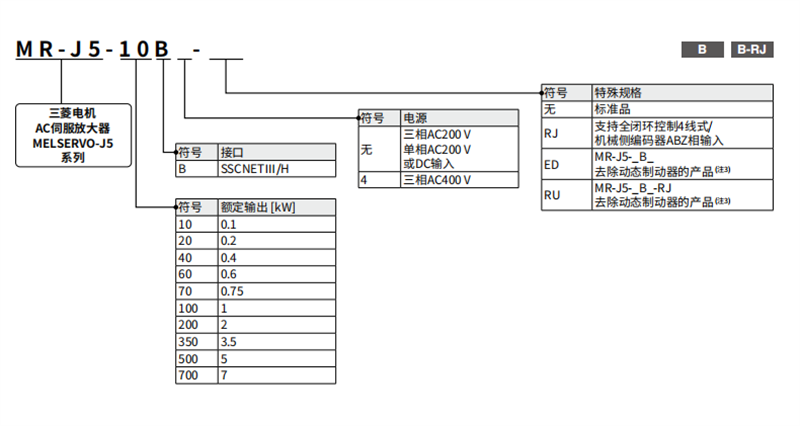

三菱伺服驱动器J5系列伺服放大器   MR - J5 - B

三菱伺服驱动器J5系列伺服放大器

一、核心通信与控制性能

1.专属网络适配：该系列专为 SSCNET Ⅲ/H 光网络设计，通信周期可支持 0.222ms、0.444ms、0.888ms 多档位调节，搭配 3.5kHz 的速度频率响应，能实现高精度的运动控制，适配自动化生产线中对定位精度和响应速度有要求的设备。

2.控制与驱动特性：采用正弦波 PWM 控制及电流控制方式，内置动态制动功能，部分型号支持全闭环控制和标尺测量功能，适配不同精度需求的机械控制场景。同时兼容 A/B/Z 相脉冲的编码器输出，配备两路模拟监控通道，方便实时监测设备运行状态。

3.多轴驱动衍生款：系列下包含 MR-J5W2-B、MR-J5W3-B 等多轴一体型号，分别可驱动 2 台、3 台伺服电机。这种设计能大幅简化设备接线，减少安装空间占用，还能降低能耗，助力设备实现小型化设计。

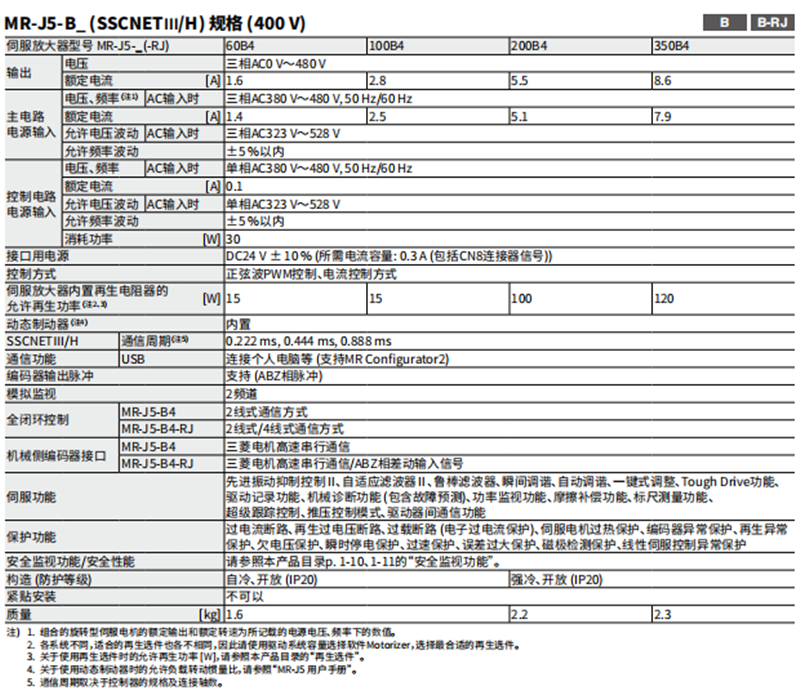

二、关键规格参数

1.供电规格：

支持三相 380 - 480V AC（50/60Hz）输入，适配电压范围可扩展至 323 - 528V AC；控制电路需 24V DC±10% 供电，控制电路电流 0.3A（含 CN8 接口信号）

2.防护与冷却：

防护等级为 IP20，小功率型号如 60B、70B 采用自然冷却，大功率型号如 350B、500B 等需强制冷却，适配工业控制柜内的安装环境

3.额定电流：

不同功率型号参数差异显著，例如 100B 型号额定电流 1.4A，200B 型号为 2.2A，700B 型号可达 6.2A，可匹配 0.1 - 7kW 等不同功率的伺服电机

4.接口与兼容：

支持 USB 连接，可搭配 MR Configurator2 软件进行参数配置与故障分析；适配 MELSEC IQ - R 系列的 R16MTCPU 等运动控制器，以及 QD77MS2 等简易运动模块

三、适配旧系统的核心优势

1.无缝替换升级：该系列专门支持从 MELSERVO-J4 系列到 J5 系列的替换，仅需将运动控制器的固件升级，无需大幅修改原有程序。且伺服参数可直接从 MR-J4-B 转换至 MR-J5-B，无需重新复杂调试，大幅降低旧设备升级的时间与人力成本。

2.程序资产复用：能充分活用运动控制器和简易运动模块的既有程序资产，无需重构控制系统，即可借助 J5 系列的性能提升设备运行效率，平衡了系统稳定性与升级需求。

四、便捷的维护与调试功能

1.兼容通用调试工具：可通过 MR Configurator2 软件连接电脑，实现参数配置、运行状态监控，还能记录报警前后的设备状态数据，方便事后追溯故障原因。

2.继承 J5 系列维护特性：虽主打旧系统适配，但也能搭配 J5 系列的伺服系统记录仪，当设备出现故障时，MELSEC IQ - R 系列运动模块会自动收集放大器数据，助力快速排查问题；同时可借助相关功能监测机械部件状态，辅助开展预防性维护。

五、典型应用场景

    该系列因适配成熟的 SSCNET Ⅲ/H 网络且兼容旧程序，广泛应用于需升级但不宜大幅改动控制系统的场景，例如汽车零部件加工设备、电子元件贴片机、印刷机械等自动化生产线。其多轴一体型号也适合空间紧凑的小型自动化设备，既能简化结构，又能保障控制精度。
